Питома вага алюмінію - 2,7 г/см3, тобто він майже в три рази легше заліза і більш ніж в три рази легше міді; температура плавлення 658,7°.

Алюміній має атомнокристаллическую решітку гранецентрованого куба.

Питомий електроопір алюмінію мало— 0,028— 0,030 —ом*мм2/м

У відпаленому стані алюміній володіє малою міцністю (δу = 10-12 кг/мм2) і твердістю (Нв = 20 — 25 кг/мм2), але високою пластичністю (δ = 40 — 45%).

Алюміній має високу корозійну стійкість, так як утворюється на поверхні плівка окислів (Аl₂O₃) є захисною, перешкоджає окисленню нижележащих шарів металу.

Внаслідок високої електропровідності і пластичності алюміній широко застосовують в електропромисловості для виготовлення шин, проводів, кабелів і шнурів.

В авіапромисловості алюміній використовують для виготовлення труб (маслопроводів і бензинопроводов); у харчовій промисловості — для виготовлення фольги (тонка стрічка), для загортання харчових виробів (цукерки тощо).

Масове застосування знайшов алюміній для виготовлення посуду.

Металевий алюміній отримують шляхом електролізу при температурі 950-970° суміші глинозему (Al₂O₃) і кріоліту (Na₃AlF₆) у спеціальних печах-ваннах, що працюють при напрузі 4-5 в та силі струму 35 000-50 000 α.

Кристалічний глинозем (Al₂O₃) отримують, у свою чергу, хімічною обробкою алюмінієвих руд — бокситів, що містять до 75% Аl₂O₃.

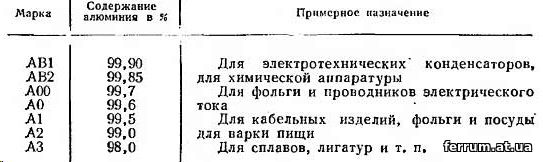

Марки і призначення алюмінію (згідно ГОСТ 3549-47) наведено в табл. 21
