Магній має температуру плавлення 650°. Питома вага його 1,74 г/см3 — він найлегший з усіх застосовуваних у техніці металів.

Кристалічна гратка магнію гексагональна.

В литому стані межа міцності магнію на розрив становить 10-13 кг/мм² при відносному подовженні 3-6%.

Магній-володіє великою активністю при взаємодії з киснем і у вигляді порошку і тонкої стрічки згорає на повітрі при сліпучо-білому полум'ї.

У чистому вигляді магній застосовують у піротехніці, при фотографії — для освітлювальних ефектів; найбільш широке застосування він отримав для виготовлення надлегких сплавів (електрон).

Металевий магній виходить головним чином шляхом електролізу при температурі 750-770° безводного хлористого магнію (MgCl₂). Одночасно з магнієм при цьому виходить і газоподібний хлор.

Магнієві сплави

Магнієві сплави характеризуються невеликою питомою вагою (близько 2,0 г/см³, тобто вони в 1½ рази легше алюмінієвих сплавів).

Магнієві сплави володіють відмінною механічною обробкою, допускає високі швидкості різання, і порівняно великий міцністю (δдо 27 кг/мм²).

Недоліки магнієвих сплавів

Недоліками магнієвих сплавів є:

• їх легка окислюваність і самовозгораемость при плавці, що викликає необхідність плавки і розливання цих сплавів під шаром флюсів або у вакуумі;

• менша корозійна стійкість і більш низькі ливарні властивості, ніж у алюмінієвих сплавів.

Ці недоліки усуваються добавкою в сплави невеликих кількостей берилію, нанесенням захисних покриттів і поліпшенням технології виробництва виливків.

Позначення

Ливарні магнієві сплави згідно ГОСТ 2856-45 позначаються марками МЛ1, МЛ 3 і т. д. до МЛ6.

Марки, хімічний склад і зразкове призначення деяких ливарних магнієвих сплавів наведено в табл. 24.

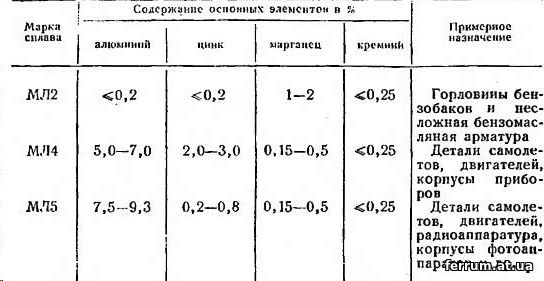

Таблиця 24

Магнієві сплави здеформовні

Магнієві сплави здеформовні позначаються марками MA1, МА2 і т. д. до МА5.

За хімічним складом ці сплави незначно відрізняються від ливарних.

Наприклад, сплав МА5 містить 7,8—9,2% алюмінію, 0,2—0,8% цинку, 0,15—0,5% марганцю; інше — магній.

Ці сплави застосовують для:

• штамповок,

• рідше — для листів,

• рідше — для стрічки і профілю.

Деформація сплавів відбувається в нагрітому стані.

Сплав МА5 застосовується для виготовлення шляхом штампування різних деталей, несучих підвищені навантаження. Його остаточна термічна обробка полягає в гарті при температурі 410-425° з охолодженням на повітрі.

Поковки та штамповки після такої обробки мають межу міцності σ_в = 27 кг/мм2, відносне подовження 6 = 6% і твердість Нв — 56.

Деталі з магнієвих сплавів захищаються від корозіїрізноманітними лакофарбовими покриттями, а також обробкою в окисних середовищах.

Так, наприклад, корозійна стійкість магнієвих сплавів у воді і у вологій атмосфері підвищується в десятки разів після обробки їх у розчинах хромпика та азотної кислоти (хроматування).
