Досить поширеним видом механічних випробувань є випробування на удар.
З допомогою таких випробувань можна виявитисхильність до крихкості, з'являється в деяких матеріалах при низькихтемпературах («хладноломкость»), а також до тепловий крихкості, що виникає в процесі роботи при підвищених температурах, проконтролювати якість обробки металу і т. д.

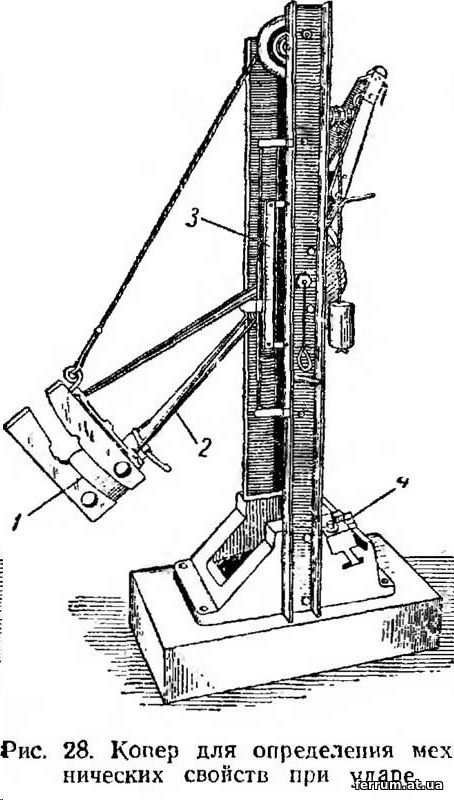

Випробування найчастіше проводиться на маятникових копрах; зовнішній вигляд одного з них показано на рис. 28.
Копер являє собою важкий маятник 1, підвішений на легкій штанзі2.
Перед випробуванням маятник піднімається на певну висоту, що повідомляє йому певний запас енергії. При падінні маятник вдаряється об зразок 4, руйнує його і за інерцією проходить вперед, піднімаючись вже на меншу висоту.
Робота, витрачена па деформування зразка Адеф, пропорційна різниці висот і визначається за допомогою відлікового пристосування 3, встановленого на станині копра.
Зразок для цього виду випробування являє собою призматичний брусок розміром 10X10X55 з прорізом посередині.
При цьому випробуванні встановлюється величина ударної в'язкості, яка визначається відношенням роботи, витраченої на деформацію зразка, до площі поперечного перерізу зразка в надрізі.
|
